УРБ 3А3

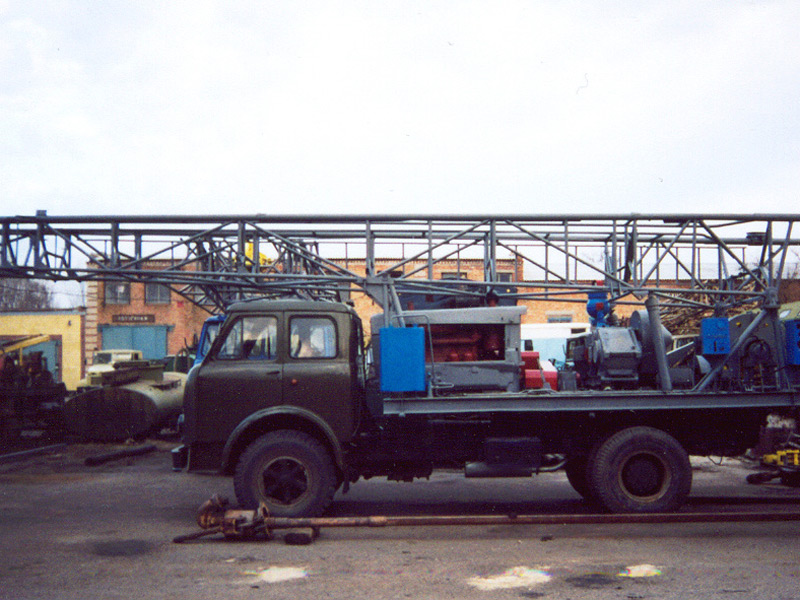

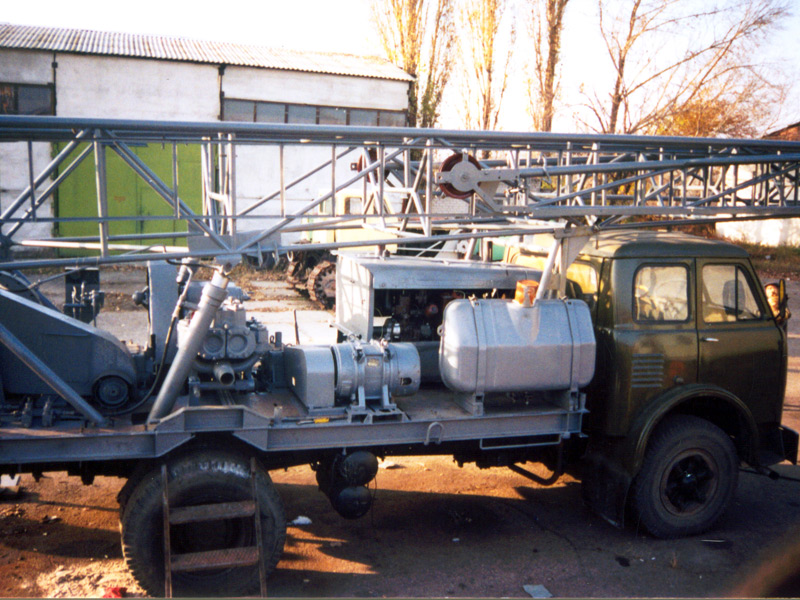

Бурова установка УРБ 3А3

Допустиме навантаження, кН (тс)

196 (20)

Умовна глибина буріння, м:
- трубами діаметром 60,3 мм, 63,5 мм
- трубами діаметром 73 мм, 89 мм

700-600
400-300

Рекомендований діаметр буріння трубами, мм:
- початковий, мм
- кінцевий, мм

60,3; 63,5
243
93

Рекомендований діаметр буріння трубами, мм:
- початковий, мм
- кінцевий, мм

73;89
394
190

Привід механізмів

Автономний дизельний двигун А-41; споживана потужність 70 кВт

Лебідка бурова:
- тягове зусилля на буровому барабані, кН (тс)

51 (5,2)

Швидкість підйому талевого блоку, м/с:
- з дизельним двигуном ЯМЗ-236
- з дизельним двигуном ЯМЗ-238

0,2...1,48;
0,15...1,63 (УРБ-3А3.13)

Лебідка допоміжна:
- тягове зусилля на допоміжному барабані. кН (тс)
- швидкість підйому талевого блоку, м/с

9,8 (1)
0,5...1,2

Щогла:
- тип
- відстань від столу ротора до кронблоку, м
- довжина бурильної свічки, м

Складається з відкритою передньою гранню
15,5
12

Ротор:
- діаметр прохідного отвору столу, мм
- найбільший момент сили, Нм (кгсм)
- частота обертів, с ^-1 (об/мин)

Р410
410
7840 (800)
1,18(71)...4,48(269)
42(25)...4,48(269) (УРБ-3А3.13)

Насос поршневий буровий:
- ідеальна подача, м³/ч (дм³/с)
- найбільший тиск на виході, МПа (кгс/см²)

НБ50
40(11)
5,2(63)

Вертлюг:
- допустиме навантаження, кН (тс)
- діаметр прохідного отвору, мм

БА15-ЗЗГсб
196(20)
60

Генератор:
- потужність, кВт
- напруга, В

30
400/230

Місткість полат верхового робітника:
- бурильні труби 60,3 мм, свічка 12 м, шт.
- бурильні труби 73 мм, свічка 12 м, шт.
- бурильні труби 89 мм, свічка 12 м, шт

84
42
25

Свічник:
- допустиме навантаження, кН (тс)

196(20)

Габаритні розміри бурової установки (транспортні), мм

9880х2800х3750(УРБ-3А3.02);
10 040х2800х3750(УРБ-3А3.13);
9880х2500х3750х(УРБ-3А3.05; УРБ-3А3.051)

Маса повного комплекту обладнання, кг

19 500. 22 820, 17 100

Генератор

ГС-250-12/4

Потужність

12 кВт

Коефіцієнт потужності

0,8

Напруга

230/400В

Сила струму

37,721,7 А

ККД

84%

Частота

50 Гц

Маса

320
